Cajas Eléctricas

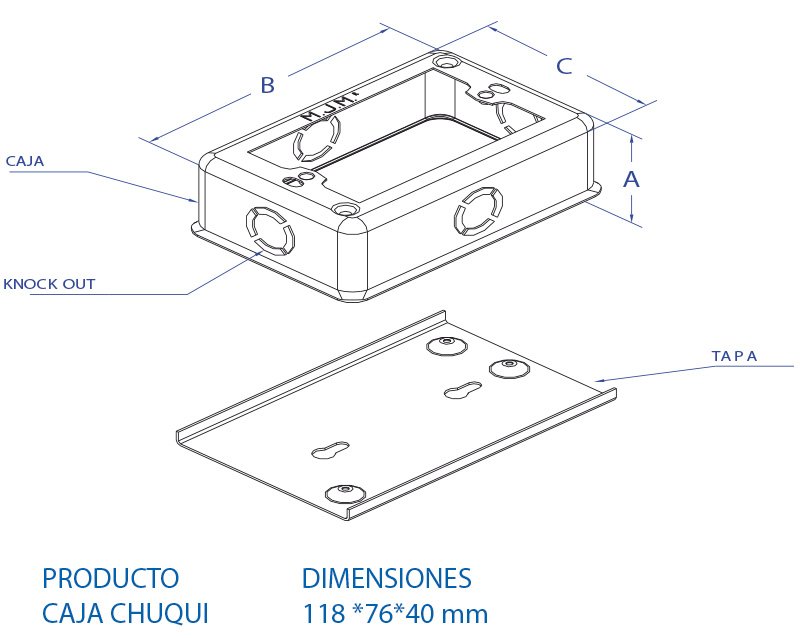

CAJA DE DERIVACIÓN CON KNOCK OUT CON O SIN EMPAQUETADURA
Terminación Zincada Galvanizada o Pintada
CAJAS DE DERIVACIÓN CON KNOCK OUT ESTAMPADO DE 1/2- 3/4- PARA CAÑERÍA, CONDUIT Y P.V.C., CON PERNOS PARA FIJACIÓN (SIN EMPAQUETADURA).
| PRODUCTO | DIMENSIONES |
|---|---|
| A-01 |
100*65*65 mm |
| A-11 |
100*100*65 mm |
| B-12 C/TAPA |
200*100*100 mm |
| B-15 C/TAPA |
150*150*100 mm |
| B-22 C/TAPA |
200*200*100 mm |
| B-23 C/TAPA |
300*200*100 mm |
| B-34 C/TAPA |
400*300*100 mm |
| C-23 C/TAPA |
300*200*150 mm |
| C-34 C/TAPA |
400*300*150 mm |
| PRODUCTO | DIMENSIONES |
|---|---|
| TAPA A-01 |
100*65 mm |
| TAPA A-11 |
100*100 mm |

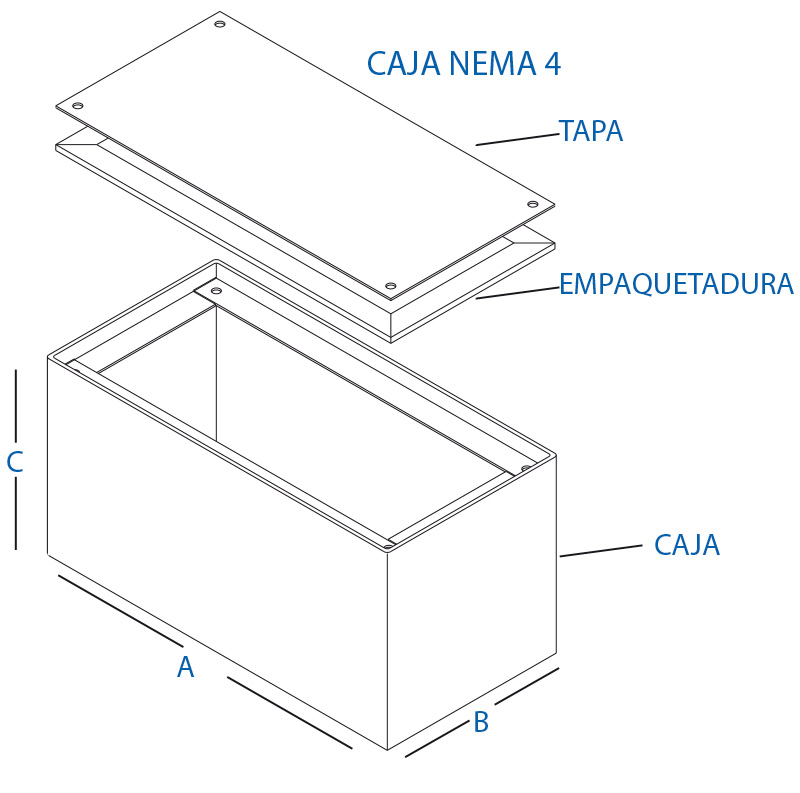

CAJA DE DERIVACIÓN TIPO NEMA
Terminación Galvanizada, Zincada o Pintada.
CAJAS DE DERIVACIÓN CON TAPA EMBUTIDA Y APERNADA, CUMPLIENDO ESPECIFICACIÓN NEMA 4 (A PRUEBA DE AGUA Y POLVO).
|
DIMENSIONES |
(A) |
(B) |
(C) |
|---|---|---|---|
| 100x100x75 |
100 |
100 |
75 |
| 100x100x100 |
100 |
100 |
100 |
| 150x100x100 |
150 |
100 |
100 |
| 150x150x100 |
150 |
150 |
100 |
| 200x100x100 |
200 |
100 |
100 |
| 200x150x100 |
200 |
150 |
100 |
| 250x150x100 |
250 |
150 |
100 |
| 300x150x100 |
300 |
150 |
100 |
| 300x200x100 |
300 |
200 |
100 |
| 400x300x100 |
400 |
300 |
100 |
| 400x300x150 |
400 |
300 |
150 |
| 500x400x150 |
500 |
400 |
150 |

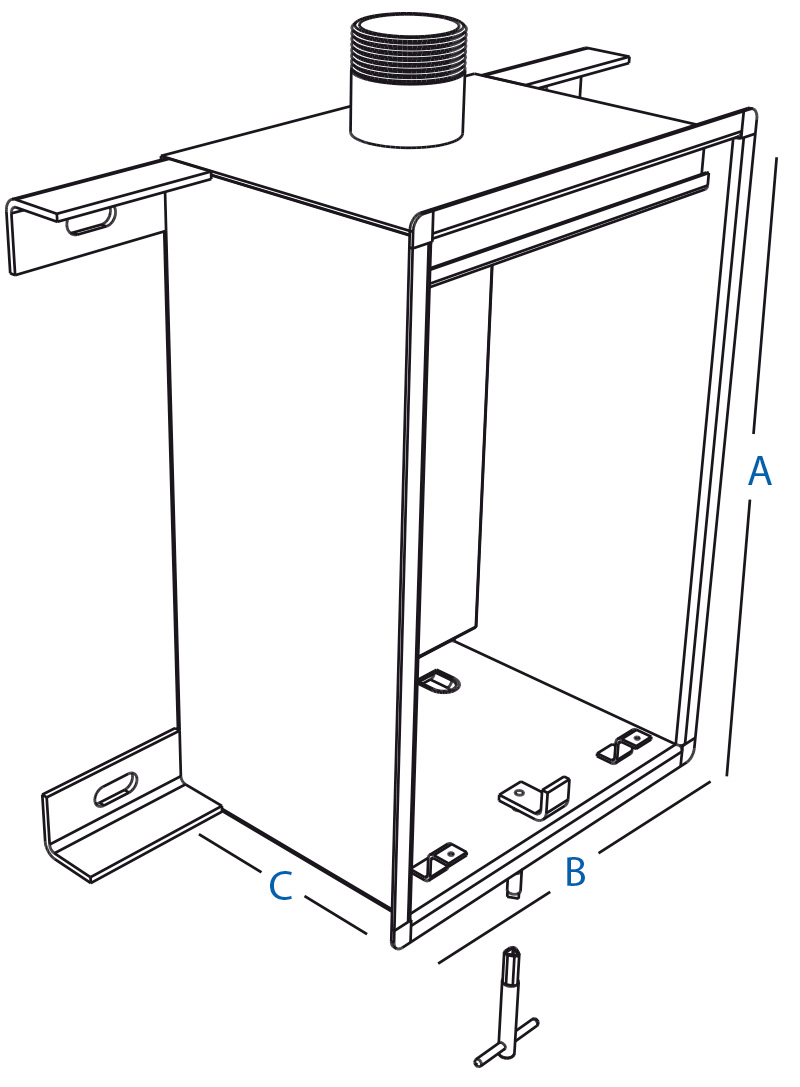

CAJAS ESPECIALES
Terminación Pintada
|
(A) |
(B) |
(C) |
|
|---|---|---|---|
| MEDIDAS EN mm |
ALTO |
ANCHO |
PROF. |
| CAJA TIPO B PINTADA |
720 |
730 |
200 |
| CAJA TIPO C PINTADA |
640 |
520 |
240 |
| CAJA TIPO C SALIDA 2″ PINTADA |
640 |
520 |
240 |
| CAJA TIPO D PINTADA |
390 |
250 |
190 |
| CAJA TIPO F PINTADA |
710 |
280 |
225 |
